A300 |
(Tabella 2) |
|
A500 |
(Tabella 2) |
|
A600EVO |
(Tabella 2) (CLR) + (ESC) Digitare codice 9698 (ENT) |
|
BIP |
 |

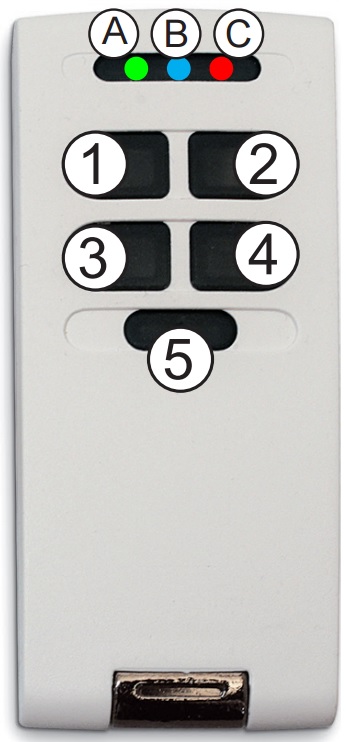

Indirizzamento 1. Premere contemporaneamente i tasti 1 e 5 (tutti i led devono risultare spenti), mantenerli premuti fino al lampeggio simultaneo 2. Rilasciare i pulsanti 1 e 5, il led verde indicherà le decine dell’indirizzo (spento = 0 decine, 1 lampeggio = 1 decina) 3. Ad ogni pressione del tasto 1 le decine aumenteranno di 1, ad ogni pressione del tasto 3 le decine diminuiranno di 1 4. Una volta raggiunto il valore desiderato, premere il tasto 5 per passare alle unità. 5. Il led rosso indicherà le unità dell’indirizzo ( spento = 0 unità, 1 lampeggio = 1 unità, 2 lampeggi = 2 unità, ecc..., 9 lampeggi 6. Ad ogni pressione del tasto 2 le unità aumenteranno di 1, ad ogni pressione del tasto 4 le unità diminuiranno di 1 7. Una volta raggiunto il valore desiderato, premere il tasto 5 per uscire dalla programmazione |
|
BIP2 |
|
|
BIP2PLUS |
|
|
BIP4 |
|
|
BIP4PLUS |
|
|
BM60HP |

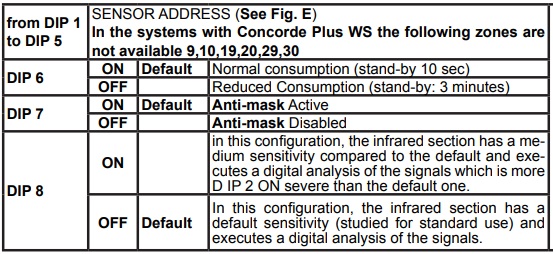

DIP SW1 in ON Dip1..5 - Tabella 8 Dip6 - Compensazione Attiva Dip7 - Abilita la registrazione degli eventi anche con blocco inserito Dip8 - Ingresso AUX attivo DIP SW2 in ON Dip 1 - Oro Dip 2 - Blu Dip 3 - Argento Dip 4 - Giallo Dip 5 - Led verde qualità segnale abilitato Dip 6 - Buzzer di segnalazione allarme abilitato Dip 7 - Led rosso di segnalazione allarme abilitato Dip 8 - non utilizzato. |
|
BM120HP |
|
|
BM200HP |
|
|
EWEB / XWEB |
Configurazione IP Usa DHCP (no) Indirizzo IP: 192.168.1.52 Subnetmask: 255.255.255.0 Gateway: 192.168.1.1 DNS Primario: 8.8.8.8 DNS Secondario: 8.8.4.4 Configurazione Server Porta web: 3000 Porta socket: 2101 Porta https: 3005 Password installatore: Password gestione utenti: Telefonico > Gprs/Ip Vedi Telefonico |
|
MYAVSALARM |
MYAVSALARM con XGSM 1. Firmware >= V.1.2R2 2. Codice: [x] Abilitato all'RTC (la centrale deve rispondere senza richiedere il codice) 3. Telefonico: [x] Abilita RTC da GSM 4. Telefonico: [x] Abilita APP Manager 5. Telefonico: PID: 6. Indirizzo IP-A: dev.myavsalarm.com 7. Porta Socket-A: 27216 8. Indirizzo IP-B: dev2.myavsalarm.com 9. Porta Socket-B: 27216 10. APN XGSM: non metterlo 11. SMS da inviare: #avsmanager (maiuscolo o minuscolo) 12. Attendere 10 minuti 13. Scaricare la programmazione o vedere il menu utente da tastiera |
|
MYAVSALARM |
MYAVSALARM con EWEB o XWEB 1. Firmware >= V.1.2R2 |
|
ONE |
|
|
OUT SPIDER |
(DIP SW1 in ON) Dip 1..5 - Tabella 8 Dip 6..8 in Off (DIP SW2 in ON) Dip 1 - Collegamento a BUS Dip 2 - Buzzer abilitato Dip 3 - Led Rosso abilitato Allarme Dip 4 - Led Verde abilitato Microonda Dip 5 - Led Giallo Antimask abilitato Dip 6 - Ingresso AUX attiva relè di allarme Dip 7 - Funzione Antimask abilitata Dip 8 - Gestione ingresso AUX abilitata |
|
PSTN |
Opzioni Riprogrammazione senza richiamata: NO (la centrale deve richiamare) Gprs IP / Email Abilita APP Manager: si PID: Indirizzo IP-A: dev.myavsalarm.com Porta Socket-A: 27216 Indirizzo IP-B: dev2.myavsalarm.com Porta Socket-B: 27216 |
|
RTC |
Chiamare la centrale in RTC Digitare codice installatore Premere (1) ed attendere Premere (#) e parlare ... Le fonie registrate saranno dalla 376 in poi Comandi [0] RESET: Attiva la cancellazione di tutti i messaggi [1] REC: [3] OFF TEL: [5] PLAY: [4] < Indietro [6] > Avanti [7] RIPROGRAMMAZIONE GSM: [#] ENTER: conferma |
|
SPIDER WS |
 |
Indirizzamento |
|
SPIDER WS |
 |
Programmazione |
|
WIC2 |
|
|
WIC2 WS |
S1 (chiuso) Disabilita Antistrappo S3 (chiuso) Abilita Led Rosso DIP6 (ON) Doppio Canale (OFF) Singolo Canale DIP7 (ON) Disabilita Stato Zona (OFF) Normale DIP8 (ON) Disabilita Reed Interno (OFF) Abilita |
|
XGSM |
|
|
XGSM 485 |
|
|
XGSM 485 PLUS |
|
|
XSAT 2 |
|
|
XSAT 8 |
|
|
XSAT 36 |
|
|
XSAT SW |
Gestione: 32 sensori, 64 telecomandi, 1 sirena radio DIP 1..4 (Tabella 5) 5 (OFF) lasciare in off 6 (OFF) lasciare in off 7 (OFF) lasciare in off 8 (OFF) Un satellite da 32 sensori (ON) Due satelliti da 16 sensori S S1 (aperto) abilita pulsante tamper S2 (aperto) abilita pulsante antistrappo |
|
XSAT SW 2 |
DIP 1..4 (Tabella 5) 5 (ON) Un satellite da 32 sensori (OFF) Due satelliti da 16 sensori 6 7 (off) disabilita la gestione degli ingressi abbinati alla zona 7 e 8 8 (off) XTREAM (on) HIGH SPEED S1 1-2: Tamper Punsante Disabilitato, Ingresso Disabilitato 2-3: Tamper Pulsante Abilitato, Ingresso Disabilitato Aperto: Tamper Pulsante Abilitato, Ingresso Abilitato Fili + (rosso) DA (giallo) DB (verde) - (nero) T1 (bianco) Z7 o OC7 T2 (blu) Z8 o OC8 T (grigio) ingresso bilanciato di manomissione - (viola) negativo |
Centrale XTREAM
|
|
Telecomando ZEN
|
|
TABELLE
|
Tabella 1 |
XTREAM Centrale 1..10 (11..18) 1..8 Sat01 - 19..26 (27..34) 9..16 Sat02 - 35..42 (43..50) 17..24 Sat03 - 51..58 (59..66) 25..32 Sat04 - 67..74 (75..82) 33..40 Sat05 - 83..90 (91..98) 41..48 Sat06 - 99..106 (107..114) 49..56 Sat07 - 115..122 (123..124) 57..64 Sat08 - 131..138 (139..146) 65..72 Sat09 - 147..154 (155..162) 73..80 Sat10 - 163..170 (171..178) 81..88 Sat11 - 179..186 (187..194) 89..96 Sat12 - 195..202 (203..210) 97..104 Sat13 - 211..217 (219..226) 105..112 Sat14 - 227..234 (235..242) 113..120 Sat15 - 243..250 (251..258) 121..128 Sat16 - 259..266 (267..274) 129..136 Sat17 - 275..282 (283..290) 137..144 Sat18 - 291..298 (299..306) 145..152 Sat19 - 307..314 (315..322) 153..160 Sat20 - 323..330 (331..338) 161..168 Sat21 - 339..346 (347..354) 169..176 Sat22 - 355..362 (363..370) 177..184 Sat23 - 371..378 (379..386) 185..192 Sat24 - 387..394 (395..402) 193..200 Sat25 - 403..410 (411..418) 201..208 Sat26 - 419..426 (427..434) 209..216 Sat27 - 435..442 (443..450) 217..224 Sat28 - 451..458 (459..466) 225..232 Sat29 - 467..474 (475..482) 233..240 Sat30 - 483..490 (491..498) 241..248 Sat31 - 499..506 (507..514) 249..250 Sat32 - 515..522 (523..530) Tastiere 7, 8, 9, 10 |
|
Tabella 2 |
(DIP in ON) Tastiera 1 () Tastiera 2 (1) Tastiera 3 (2) Tastiera 4 (12) Tastiera 5 (3) Tastiera 6 (13) Tastiera 7 (23) Tastiera 8 (123) Tastiera 9 (4) Tastiera 10 (14) Tastiera 11 (24) Tastiera 12 (124) Tastiera 13 (34) Tastiera 14 (134) Tastiera 15 (234) Tastiera 16 (1234) |
|
Tabella 3 |
(DIP in ON) Inseritore 1 () Inseritore 2 (2) Inseritore 3 (3) Inseritore 4 (23) Inseritore 5 (4) Inseritore 6 (24) Inseritore 7 (34) Inseritore 8 (234) Inseritore 9 (5) Inseritore 10 (25) Inseritore 11 (35) Inseritore 12 (135) Inseritore 13 (45) Inseritore 14 (245) Inseritore 15 (345) Inseritore 16 (2345) |
|
Tabella 4 |
(DIP in ON) XSATMINI Satellite 1 () Satellite 2 (1) Satellite 3 (2) Satellite 4 (12) Satellite 5 (3) Satellite 6 (13) Satellite 7 (23) Satellite 8 (123) Satellite 9 (4) Satellite 10 (14) Satellite 11 (24) Satellite 12 (124) Satellite 13 (34) Satellite 14 (134) Satellite 15 (234) Satellite 16 (1234) Satellite 17 (5) Satellite 18 (15) Satellite 19 (25) Satellite 20 (125) Satellite 21 (35) Satellite 22 (135) Satellite 23 (235) Satellite 24 (1235) Satellite 25 (45) Satellite 26 (145) Satellite 27 (245) Satellite 28 (1245) Satellite 29 (345) Satellite 30 (1345) Satellite 31 (2345) Satellite 32 (12345) |
|
Tabella 5 |
(DIP in ON) Satellite 1 () Satellite 2 (1) Satellite 3 (2) Satellite 4 (12) Satellite 5 (3) Satellite 6 (13) Satellite 7 (23) Satellite 8 (123) Satellite 9 (4) Satellite 10 (14) Satellite 11 (24) Satellite 12 (124) Satellite 13 (34) Satellite 14 (134) Satellite 15 (234) Satellite 16 (1234) |
|
Tabella 6 |
(DIP in ON) XSATHP Satellite 1 () Satellite 2 (8) Satellite 3 (7) Satellite 4 (78) Satellite 5 (2) Satellite 6 (28) Satellite 7 (27) Satellite 8 (278) Satellite 9 (1) Satellite 10 (18) Satellite 11 (17) Satellite 12 (178) Satellite 13 (12) Satellite 14 (128) Satellite 15 (127) Satellite 16 (1278) |
|
Tabella 7 |
(DIP in ON) SATWS Satellite 1 () Satellite 2 (6) Satellite 3 (7) Satellite 4 (67) Satellite 5 (8) Satellite 6 (68) Satellite 7 (78) Satellite 8 (678) Satellite 9 (4) Satellite 10 (46) Satellite 11 (47) Satellite 12 (467) Satellite 13 (48) Satellite 14 (468) Satellite 15 (478) Satellite 16 (4678) Dip5 (off) Doppio (16 Zone) Dip5 (on) Doppio (32 Zone) |
|

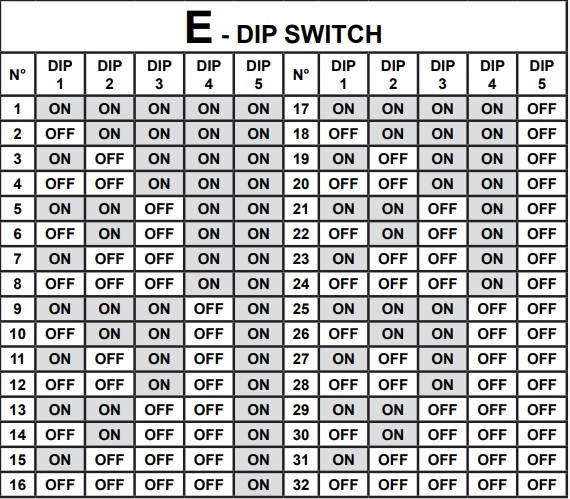

Tabella 8 |
(DIP in ON) SENSORI RADIO Ricevitore 1 (12345) Ricevitore 2 (2345) Ricevitore 3 (1345) Ricevitore 4 (345) Ricevitore 5 (1245) Ricevitore 6 (245) Ricevitore 7 (145) Ricevitore 8 (45) Ricevitore 9 (1235) Ricevitore 10 (235) Ricevitore 11 (135) Ricevitore 12 (35) Ricevitore 13 (125) Ricevitore 14 (25) Ricevitore 15 (15) Ricevitore 16 (5) Ricevitore 17 (1234) Ricevitore 18 (234) Ricevitore 19 (134) Ricevitore 20 (34) Ricevitore 21 (124) Ricevitore 22 (24) Ricevitore 23 (14) Ricevitore 24 (4) Ricevitore 25 (123) Ricevitore 26 (23) Ricevitore 27 (13) Ricevitore 28 (3) Ricevitore 29 (12) Ricevitore 30 (2) Ricevitore 31 (1) Ricevitore 32 () |
|
Tabella 10 |
1 - A 2 - ABILITATO 11 - ALLARME 34 - BAGNO 35 - BALCONE 36 - BARRIERA 42 - CALDAIA 44- CAMERA 45 - CAMERATTA 47 - CANTINA 68 - CORRIDOIO 71 - CUCINA 93 - EMERGENZA 105 - ESTERNA 111 - FINESTRA 117 - GARAGE 120 - GIARDINO 131 - INCENDIO 134 - INGRESSO 143 - LABORATORIO 150 - MAGAZZINO 156 - MANSARDA 160 - MATRIMONIALE 170 - NEGOZIO 175 - NOTTE 194 - PARCHEGGIO 202 - PERIMETRALE 205 - PIANO 208 - PORTA 213 - PRIMO 226 - RAGAZZI 229 - REPARTO 233 - RIPOSTIGLIO 235 - RISCALDAMENTO 237 - SALA 238 - SALA DA PRANZO 239 - SALOTTO 242 - SCALA 244 - SECONDO 249 - SEMINTERATO 250 - SENSORE 251 - SERRANDA 261 - SETTORE 265 - SISMICO 266 - SISTEMA 267 - SOFFITTA 268 - SOGGIORNO 273 - STUDIO 279 - TAPPARELLA 282 - TAVERNA 288 - TEMPERATURA 289 - TERMOSTATO 291 - TERRAZZA 292 - TERZO 300 - UFFICI 301 - UFFICIO 315 - VETRATA 317 - VOLUMETRICO 320 - ZONA 376 - MESSAGGIO 1 415 - MESSAGGIO 40 |
